1、接线：
使用XL801前，首先要接上电源，XL801供电电源为单相工频220V，通用于国内一般的市电。背板上有电源插座，接上电源后打开电源开关，功率源开始上电工作，上电后功率源处于输出停止状态，操作界面停留在开机主界面上面。然后可以进行负载接线操作，负载接线也可以在上电之前进行。接线一定要在标准源输出停止的状态下进行，否则容易导致电压短路和电流开路等故障。电压接线严禁对地短路。电流在输出停止的状态下可以进行接线，而不用对标准源断电。电压和电流输出可以有单点连接。

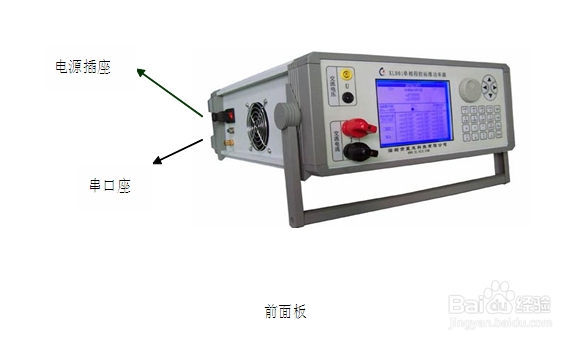

2、XL801-50A单相程控标准功率源前面板如图所示：

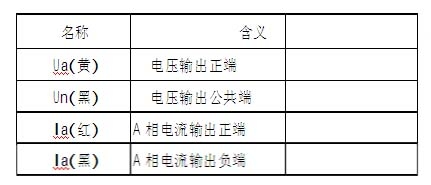

3、如何接线如图所示：

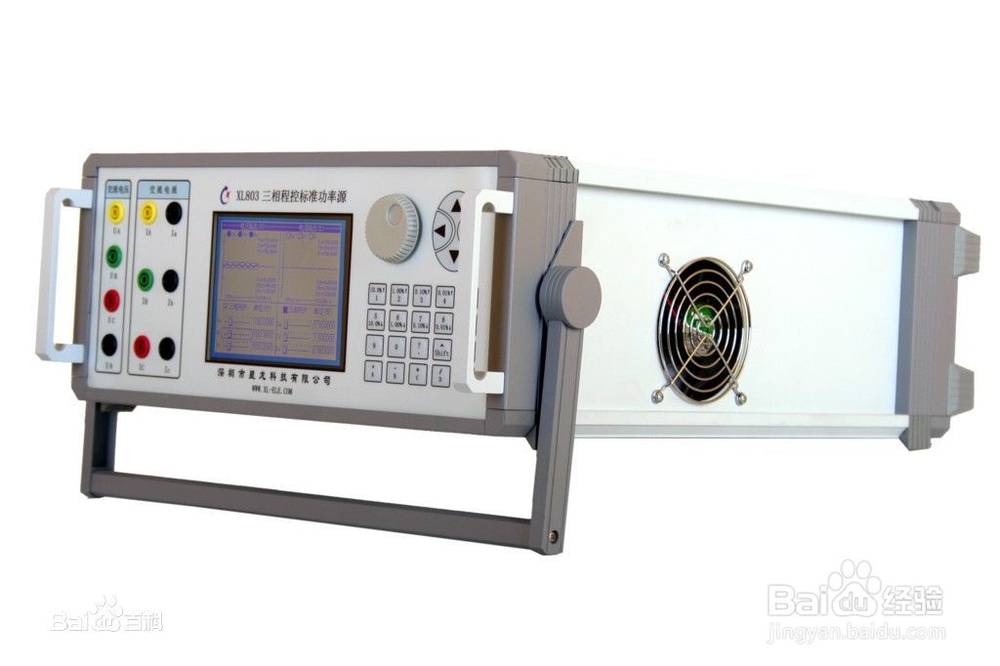

4、后面板：

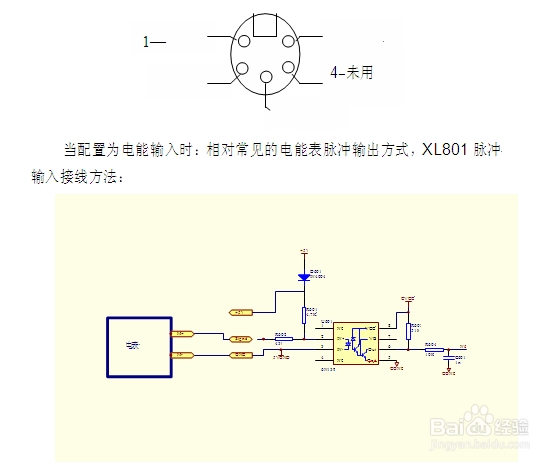

根据不同的选配功能,其布置不一样，XL801标准配置为1路脉冲输入，标准的输入端子（1---5）引脚定义如下
第一脚（PIN1）：信号(其他颜色)
第二脚（PIN2）：未用
第三脚（PIN3）：5V电源未引出
第四脚（PIN4）：未用
第五脚（PIN5）：地(黑色)

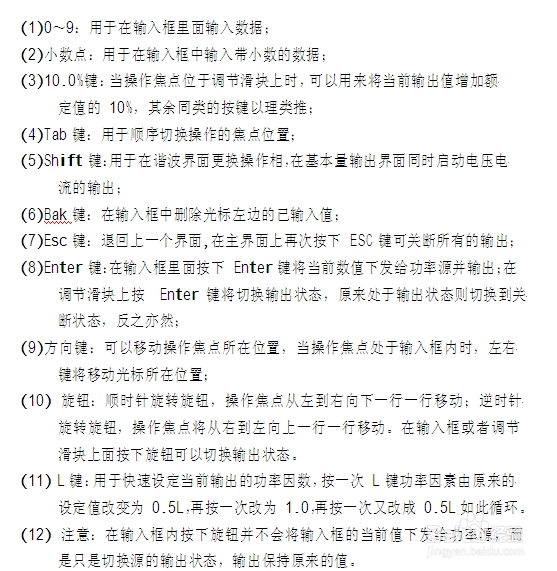

5、按键说明（如图所示）：
